ABD Donanması Uçak Gemisi Uçaklarında Yapısal ve Teknik Evrim: 1945–1965

İkinci Dünya Savaşı'nın sona ermesiyle birlikte havacılık teknolojisi, piston motorlu ve pervaneli uçakların sınırlarını zorlayan bir paradigma değişimine uğramıştır. Jet motorunun gelişi, yalnızca hız ve irtifa kapasitesini artırmakla kalmamış, aynı zamanda uçak tasarımının temel mekanik ve yapısal prensiplerini de kökten sarsmıştır. Amerika Birleşik Devletleri Donanması (US Navy) için bu değişim, karadaki hava üslerine kıyasla çok daha karmaşık ve sınırlayıcı bir ortam olan uçak gemisi güvertelerinde operasyon yapma zorunluluğu nedeniyle çift yönlü bir mühendislik meydan okumasına dönüşmüştür. 1940'ların sonundan 1960'ların ortalarına kadar uzanan bu dönem, deniz havacılığında uçağın ve geminin birbirine tam uyumlu bir silah sistemi olarak yeniden tanımlandığı bir evrim sürecidir. Bu süreçte jet uçaklarının artan ağırlıkları, yükselen yaklaşma hızları ve düşük hızlarda sergiledikleri zayıf aerodinamik özellikler; gövde bütünlüğünden iniş takımlarına, kuyruk kancası mekanizmalarından sınır tabaka kontrolü gibi ileri seviye aerodinamik çözümlere kadar uzanan geniş bir yelpazede yapısal ve mühendislik dönüşümlerini zorunlu kılmıştır.

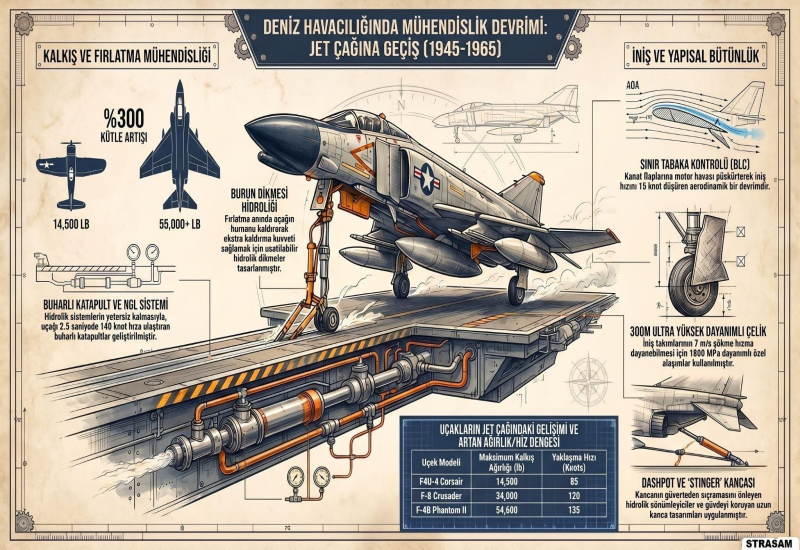

Kapak görselindeki uçak, kuyruk kodundan (NF), üzerindeki amblemden (VF-151 "Vigilantes" Filosu) ve gövdedeki yazıdan anlaşılacağı üzere USS Midway (CV-41) uçak gemisinde görev yapan bir F-4S Phantom II (veya geç dönem modernize edilmiş bir F-4N/J türevi).Görsel, katapult fırlatışı öncesindeki o kritik birkaç saniyeyi teknik açıdan mükemmel bir şekilde özetliyor. Fotoğraftaki ana teknik unsurları, operasyonel mekanizmaları ve sistemleri şu şekilde analiz edebiliriz:

"Bridle" (Sapan) Sistemi: İlk dikkat çeken unsur, uçağın gövde altı/kanat kökü yakınındaki bağlantı noktalarından (tow hooks) katapult mekiğine uzanan kalın çelik halatlardır (bridle). F-4 Phantom'un erken ve orta dönem donanma varyantları (F-4B, J, N, S), burun takımından doğrudan mekanik bağlantı alan (Nose Gear Launch - NGL) bar barındırmazdı. Bu nedenle fırlatma, bu çelik sapanlar vasıtasıyla uçağın çekilmesiyle gerçekleştirilirdi.

Holdback Bar (Geri Tutma Çubuğu): Uçağın kuyruk/arka gövde altından güverteye doğru uzanan gergin çubuğu görebilirsiniz. Bu mekanizma, uçak tam gaz (Afterburner) açtığında katapult tetiklenene kadar uçağı sabit tutar. Katapult ateşlendiğinde, bu çubuktaki kalibre edilmiş bir pim (release link) kırılır ve uçağın fırlatılmasına izin verir.

Burun Dikmesi Hidroliği (Kuyruk Aşağı Pozisyonu): Burun iniş takımı dikmesi, fırlatma esnasında hücum açısını (AOA) artırmak ve kalkışta ekstra kaldırma kuvveti (lift) sağlamak amacıyla uzatılmış durumdadır.

Havacılık Mühendisliğinde Jet Motoruna Geçişin Termodinamik ve Mekanik Sonuçları

Pervaneli uçakların aerodinamik dünyasında, pervanenin oluşturduğu hava akışı (propwash), uçağın düşük hızlarda dahi kanat yüzeyleri ve kontrol yüzeyleri üzerinden yüksek enerjili hava geçişini sağlayarak kontrolü, kumanda edilebilirliği artırmaktaydı. Ancak jet motorlarının gelişiyle birlikte uçaklar, yalnızca kendi ileri hareketleri sonucu oluşan bağımlı hava akışına (airspeed) hapsolmuştur. Bu durum, uçak gemisi gibi sınırlı bir pist alanına iniş yaparken hayati önem taşıyan düşük hız stabilitesini tehlikeye atmıştır. Erken dönem jet motorlarının, özellikle de ilk nesil santrifüj ve eksenel akışlı kompresörlerin, gaz kolu hareketine verdiği yavaş yanıt (spool-up time), pilotların pas geçme (wave-off) manevralarındaki hata payını dramatik bir şekilde daraltmıştır. Bu teknik kısıtlamalar, uçağın yapısal olarak çok daha sert darbelere dayanmasını gerektiren bir operasyonel çevre yaratmıştır.

Deniz havacılığı mühendisleri için asıl sorun, jet uçaklarının yakıt tüketimi ve yüksek performans gereksinimleri nedeniyle hızla artan kütleleridir. İkinci Dünya Savaşı’nın sonunda bir F4U Corsair yaklaşık 14.000 pound maksimum kalkış ağırlığına sahipken, 1960’ların başında bir F-4 Phantom II bu ağırlığı  dört katına çıkararak 55.000 pound sınırını aşmıştır. Bu kütle artışı, katapult fırlatma ve durdurma sistemleri üzerinde kinetik enerjinin logaritmik bir artış sergilemesine neden olmuş, bu da uçağın "yük yollarının" (load paths) yeniden hesaplanmasını gerektirmiştir.

Yapısal Bütünlük ve Yük Yolu Mühendisliğinin Yeniden Tasarımı

Uçak gemisi tabanlı bir jet uçağının gövdesi, aslında iki ana mekanik şoka dayanacak şekilde inşa edilmiş devasa bir darbe emicidir. Katapult fırlatması sırasında uçak, sıfırdan yaklaşık 140 knot hıza sadece 2.5 saniyede ulaşır; bu süreçte uçağın iç iskeleti üzerinde yaklaşık 3.25g seviyesinde boylamsal bir ivmelenme yükü oluşur. Bu kuvvet, uçağın katapult mekiğine bağlandığı noktadan başlayarak tüm gövdeye yayılır.

Katapult Bağlantı Mekanizmaları ve Gövde Entegrasyonu

Havacılığın bu döneminde katapult kuvvetinin uçağa aktarılması yönteminde önemli bir mühendislik kayması yaşanmıştır. Başlangıçta uçaklar, kanat köklerine veya ana gövde altındaki kancalara takılan "bridle" adı verilen çelik halatlarla fırlatılmaktaydı. Ancak uçak ağırlıkları arttıkça, bu halatların uçağın ana yapısına binen stresleri dengesizleşmiş ve uçağın burnunun fırlatma sırasında tehlikeli bir şekilde kalkma eğilimi göstermesine neden olmuştur. 1950'lerin ortalarından itibaren geliştirilen "Nose Gear Launch" (Burun İniş Takımı ile Fırlatma) sistemi, bu sorunu çözmek için kuvveti doğrudan ön iniş takımı dikmesine ve oradan uçağın merkezi yapısal kirişine iletmeye başlamıştır.

Bu geçiş, ön iniş takımının yalnızca bir yönlendirme birimi olmaktan çıkıp, uçağın tüm fırlatma yükünü taşıyan ana yapısal eleman haline gelmesini sağlamıştır. Mühendisler, Newton'un ikinci yasası olan F=m.a prensibini kullanarak, uçağın gövdesi içindeki statik denge denklemlerini yeniden kurgulamışlardır. Bu bağlamda, "D’Alembert Kuvvetleri" olarak bilinen atalet kuvvetleri, uçağın her bir bileşeni (kanatlar, motorlar, mühimmat) üzerinde fırlatma sırasında ters yönde bir yük oluşturur. Bu yüklerin uçağın iskeletini bükmemesi veya parçalamaması için merkezi omurga (keel) kirişleri, fırlatma yönündeki gerilmelere dayanacak şekilde devasa çelik veya titanyum bloklardan dövülerek üretilmeye başlanmıştır.

Durdurma Stresleri ve Kuyruk Bölümü Tahkimatı

Durdurma (arrestment) işlemi, fırlatmanın tam tersi bir stres senaryosu sunar. Uçağın kuyruk kancası (tail hook) çelik teli yakaladığında, yaklaşık 30-40 tonluk bir kütle saniyeler içinde durdurulur. Bu kuvvet, kancanın bağlı olduğu noktadan uçağın ağırlık merkezine doğru bir çekme yükü olarak iletilir. Erken dönem tasarımlarda, kanca uçağın kuyruk konisine bağlanıyordu, ancak bu durum kancanın uçağın ağırlık merkezinin (center of gravity) çok altında kalması nedeniyle iniş sırasında uçağın burnunun sert bir şekilde piste çarpmasına (nose-down pitch) yol açıyordu.

Mühendisler, bu momenti dengelemek için "Stinger" tipi tasarımlara geçmişlerdir. Stinger tasarımı, kuyruk kancasını uçağın en arka ucuna, motor çıkışlarının yakınına yerleştirerek kuvvet kolunu uzatmış ve yavaşlama kuvvetinin uçağın merkezi eksenine daha yakın bir noktadan geçmesini sağlamıştır. Bu geçiş, kuyruk bölümünün yapısal olarak tamamen yeniden tasarlanmasını, kancanın bağlı olduğu çerçevenin (bulkhead) ana gövde kirişlerine devasa perçinler ve dövme bağlantı elemanlarıyla sabitlenmesini gerektirmiştir. Özellikle F9F Panther testlerinde, kancanın bağlı olduğu arka gövdenin uçağın geri kalanından ayrılması gibi yapısal arızalar, malzemenin yorulma sınırlarının (fatigue limit) ve yük dağılımının ne kadar kritik olduğunu kanıtlamıştır.

İniş Takımı Mühendisliği: Yüksek Çökme Hızları ve Enerji Yönetimi

Uçak gemisine iniş, karadaki pistlere yapılan süzülme tarzı inişlerden yapısal olarak tamamen farklıdır. Donanma pilotları, gemi güvertesine yaklaşırken uçaktaki çökmeyi (flare) azaltmak yerine, uçağı kontrollü bir biçimde güverteye "çarparlar". Bu, uçağın durdurma tellerini kaçırmamasını (bolter) ve kancanın yere tam basmasını sağlamak içindir. Bu durum, iniş takımlarının saniyede 20 ila 23 fit (yaklaşık 7 metre/saniye) arasındaki "çökme hızlarını" (sink rate) her inişte yapısal bütünlüğünü bozmadan karşılayabilmesini zorunlu kılar.

Oleo-Pnömatik Amortisörlerde Hidrolik Sönümleme Dinamikleri

Jetlerin artan ağırlığıyla birlikte, klasik yaylı veya basit hidrolik amortisörler yetersiz kalmıştır. Bunun yerine, "oleo-pnömatik" (yağ-gaz) tipi amortisörler standart hale gelmiştir. Bu sistemde, darbe anında piston yukarı hareket ederek hidrolik yağı küçük bir delikten (orifice) geçmeye zorlar. Yağın bu direnci kinetik enerjiyi ısıya dönüştürürken, üst kısımdaki sıkıştırılmış azot gazı bir yay görevi görerek uçağın ağırlığını destekler.

Mühendislikteki en büyük yeniliklerden biri "metering pin" (ölçüm iğnesi) kullanımıdır. Amortisörün içinde yer alan ve darbe anında yağın geçtiği deliğin içine giren bu değişken profilli iğne, amortisör ne kadar çok sıkışırsa yağ geçiş alanını o kadar daraltır. Bu, "değişken sönümleme" sağlayarak uçağın darbe yükünü inişin her aşamasında optimize eder. Özellikle ağır uçaklarda, iniş takımının maruz kaldığı bu kuvvetler, uçağın boş ağırlığının birkaç katına çıkabilir.

Malzeme Biliminde Devrim: 300M Çelik ve Alaşım İnovasyonları

İniş takımı dikmelerinin hem aşırı darbe yüklerine dayanması hem de uçağın toplam ağırlığını artırmayacak kadar hafif olması gerekiyordu. 1952 yılında International Nickel Corporation tarafından geliştirilen ve "300M" olarak adlandırılan ultra yüksek dayanımlı düşük alaşımlı çelik, deniz havacılığı için bir dönüm noktası olmuştur. 300M çeliği, 1860 MPa (yaklaşık 270-300 ksi) gibi muazzam bir çekme dayanımına sahipti. İçeriğindeki yaklaşık %1.5 oranındaki silikon, çeliğin temperlenme direncini artırarak gerilmeli korozyon çatlamasına (stress corrosion cracking) karşı direnç sağlamıştır.

300M çeliğinin kullanımı, iniş takımı bileşenlerinin boyutlarının küçülmesine rağmen yük taşıma kapasitesinin artmasını sağlamıştır. Ancak bu çeliğin bile sınırları vardı; korozyon direncinin düşüklüğü nedeniyle kadmiyum kaplama gibi koruyucu önlemler gerektiriyordu. 1960'ların sonuna doğru, bu malzemenin yerini alacak ve daha yüksek kırılma tokluğuna (fracture toughness) sahip AerMet 100 gibi daha ileri alaşımların çalışmaları başlamıştır.

Kuyruk Kancası Teknolojisi: Sıçrama Kontrolü ve Dashpot Mekanizmaları

Jetlerin yüksek hızları, "hook bounce" (kanca sıçraması) adı verilen ve uçağın durdurma tellerini yakalamasını engelleyen fiziksel bir sorunu tetiklemiştir. Kuyruk kancası piste vurduğunda, çarpmanın etkisiyle yukarı doğru sıçrayarak tellerin üzerinden atlayabilmektedir. Bu durum, özellikle yüksek süratli yaklaşmalarda ölümcül sonuçlar doğurabilecek bir "bolter" (yakalayamama) riskidir.

Hidrolik Dashpot ve Viskoz Sönümleme

Kanca sıçramasını önlemek için geliştirilen "dashpot" mekanizması, bir tür tek yönlü hidrolik amortisördür. Dashpot, pilot kancayı indirdiğinde azot basıncıyla kancanın aşağıda kalmasını (hold-down) sağlar. Kanca piste çarptığında, dashpot içindeki viskoz sıvı (genellikle silikon yağı), kancanın yukarı doğru olan hareket hızına orantılı bir direnç gösterir. Bu, kancanın yukarı sıçramasını sönümler ve telin üzerinden atlamasını engeller.

Mühendislik açısından kanca tasarımı, uçağın aerodinamik dengesini de etkiler. Kancanın ağırlık merkezine göre konumu, durdurma anındaki burun yukarı veya aşağı hareketini belirler. Ayrıca, modern kanca sistemleri, uçağın durdurulmasından sonra kancanın telden otomatik olarak kurtulmasını ve hızla geri çekilmesini sağlayan karmaşık bir valf sistemine sahiptir.

Düşük Hız Aerodinamiğinde Devrim: Sınır Tabaka Kontrolü (BLC)

Jet uçakları, yüksek hızlarda (Mach 1 ve üstü) şok dalgalarını yönetmek için ince kanat profillerine ihtiyaç duyarlar. Ancak bu ince kanatlar, uçak gemisine iniş için gereken düşük hızlarda yeterli "kaldırma katsayısı" (CL) üretemezler. Eğer uçak çok yavaşlarsa, kanat üzerindeki hava akışı yüzeyden ayrılır (stall) ve uçak irtifa kaybeder. Bu sorunu çözmek için geliştirilen en ileri teknoloji "Sınır Tabaka Kontrolü" (Boundary Layer Control - BLC) sistemidir.

Mekanizma: Üflemeli Flaplar (Blown Flaps)

BLC sistemi, uçağın jet motorunun kompresöründen alınan yüksek basınçlı havayı (bleed air) kanatların hücum kenarı veya firar kenarı flapları boyunca uzanan ince kanallara iletir. Bu hava, flaplar üzerine çok yüksek hızda püskürtülür. Bu "üfleme" işlemi, flap yüzeyindeki yavaş hareket eden ve ayrılmaya meyilli olan sınır tabakasını yeniden enerjilendirir. Sonuç olarak, hava akışı flapların üzerinden çok daha keskin açılarda bile ayrılmadan geçebilir.

F-4 Phantom II bu sistemin öncüsüdür. J79 motorlarından alınan hava, flaplar 45 dereceye kadar açıldığında sisteme verilir. Deneysel veriler ve uçuş testleri, BLC'nin şu somut kazanımları sağladığını göstermiştir:

-Yaklaşma Hızında Azalma: BLC kullanımı, uçağın yaklaşma hızını 10 ila 15 knot kadar düşürmüştür.

-Kaldırma Artışı: Maksimum kaldırma katsayısında %15-%20 oranında bir iyileşme sağlanmıştır.

-Görüş Açısı ve Güvenlik: Daha düşük hızlarda aynı kaldırma elde edildiği için, uçağın burnunu daha az kaldırması, hücum açısı (AOA) mümkün olmuş, bu da pilotun gemi güvertesini daha net görmesini sağlamıştır.

Ancak BLC sisteminin bir mühendislik dezavantajı, motor itkisinden (thrust) çalmasıdır. Motordan çekilen her pound hava, egzozdan atılan itki kuvvetini azaltır. Bu nedenle, bir "pas geçme" (wave-off) durumunda pilot tam gaz verdiğinde, BLC valfleri itki kaybını önlemek için kısmi olarak kapanacak şekilde programlanmıştır.

Mekanik Bir İnovasyon: Değişken Açılı Kanat (Variable-Incidence Wing)

Donanma uçaklarında düşük hız performansını ve pilot görüşünü iyileştirmek için kullanılan bir diğer radikal çözüm, Chance-Vought tarafından geliştirilen ve F-8 Crusader modelinde hayat bulan "Değişken Açılı Kanat" sistemidir.

İnce ve süpersonik bir kanat yapısına sahip olan F-8, iniş için gereken yüksek kaldırma kuvvetini elde etmek için uçağın gövdesini çok yüksek bir hücum açısıyla (AOA) yukarı kaldırmak zorundaydı. Ancak bu, pilotun önündeki uzun burnun görüşü tamamen kapatması anlamına geliyordu. Mühendisler, uçağın gövdesini eğmek yerine, kanadın kendisini gövdeye göre döndürmeye karar verdiler.

F-8 Crusader’ın Pivot Mekanizması ve Operasyonel Etkileri

F-8'in kanadı, ön kısmından bir pivot noktasıyla gövdeye bağlıydı ve devasa bir hidrolik aktüatör sayesinde kanadın hücum kenarı 7 derece yukarı kalkabiliyordu.

1. Mekanik Avantaj: Kanat 7 derece yukarı kalktığında, gövde nispeten yatay kalırken kanat ihtiyaç duyduğu yüksek hücum açısına ulaşıyordu. Bu, pilotun uçak gemisi güvertesini görüşünü dramatik bir şekilde iyileştirmiştir.

2. Yapısal Sonuç: Bu sistem, iniş takımlarının çok daha kısa tasarlanabilmesini sağlamıştır; çünkü gövdenin kuyruk kısmının iniş sırasında piste çarpma riski azalmıştır. Kısa iniş takımı, uçağın toplam ağırlığını düşüren bir faktördür.

3. Aerodinamik Zorluk: Ancak bu sistemin "Thrust Vector" (İtki Vektörü) üzerinde garip bir etkisi vardı. Gövde yatay kaldığı için motor itkisi tam yatayda çalışırken, kanat uçağı yukarı çekmeye çalışıyordu. Bu durum, uçağın hız değişimlerine karşı hücum açısı (AOA) tepkisini "donuklaştırmıştır". Pilotlar, uçağın enerji durumunu yalnızca gövde açısına bakarak anlamakta zorlanan Landing Signal Officer (LSO) personeliyle sık sık iletişim sorunu yaşamış ve bu durum birçok "ramp strike" kazasına zemin hazırlamıştır.

Donanma ve Hava Kuvvetleri Versiyonları Arasındaki Yapısal Farklar: F-4 Phantom II Örneği

Jet çağında uçakların "denizcileştirilmesi" (navalization) süreci, uçağın genetik yapısına yapılan ağır bir müdahaledir. Bu durumun en net örneği, aslında bir Donanma uçağı olarak tasarlanan ancak sonradan Hava Kuvvetleri (USAF) tarafından da kabul edilen F-4 Phantom II’dir.

Donanma versiyonu olan F-4B, uçak gemisi operasyonları için şu spesifik yapısal özelliklere sahipti:

-İnce Kanat ve Yüksek Basınçlı Lastikler: Hangar alanını optimize etmek için katlanabilir ve ince bir kanat yapısı seçilmiştir. Bu kanatların içine sığacak kadar küçük ama 30 tonluk uçağın iniş darbesine dayanacak kadar dayanıklı (285 psi basınçlı) dar lastikler kullanılmıştır.

-Katapult Donanımı: Burun iniş takımı dikmesi, fırlatma anında uçağın burnunu 20 inç yukarı kaldırabilecek bir hidrolik uzatma mekanizmasına sahipti.

-Strüktürel Ağırlık: Uçağın iskeleti, katapult ve durdurma yüklerini taşıyabilmek için Hava Kuvvetleri muadillerine göre çok daha ağırdı.

Hava Kuvvetleri F-4C versiyonuna geçtiğinde bu özelliklerin birçoğu değişmiştir:

F-4C Versiyonu

-Geniş Lastikler ve Kanat Şişkinliği: Beton pistlerde operasyon yapacak olan USAF, daha düşük basınçlı ve geniş lastikler istemiştir. Bu geniş lastikleri kanada sığdırabilmek için F-4C'nin kanat üst yüzeyinde "karakteristik şişkinlikler" (bulges) oluşturulmuştur.

-İniş Takımı Basitleştirmesi: Sert iniş gereksinimi olmayan USAF versiyonunda, Donanmanın ağır ve karmaşık sönümleme sistemleri basitleştirilerek ağırlık tasarrufu sağlanmıştır.

-Yakıt İkmal Sistemi: Donanmanın "probe-and-drogue" (hortum-sepet) sistemi yerine Hava Kuvvetlerinin "flying boom" (uçan boom) sistemi için gövde sırtına bir yakıt haznesi eklenmiştir.

Gemi Sistemlerindeki Mühendislik Devrimi: Buharlı Katapult ve MK 7 Dişlisi

Uçaklardaki bu muazzam yapısal değişimler, ancak uçak gemisinin kendi teknolojisindeki eşdeğer bir ilerlemeyle anlam kazanmıştır. İkinci Dünya Savaşı'nın sonuna kadar kullanılan hidrolik katapultlar, jetlerin ağırlığını fırlatmakta yetersiz kalmıştır. 1950'lerin başında İngiliz mühendis Colin Mitchell tarafından geliştirilen "Buharlı Katapult" (Steam Catapult), ABD Donanması tarafından hızla benimsenerek süper taşıyıcı çağını başlatmıştır.

Buharlı Katapultun Çalışma Prensibi ve Uçakla Etkileşimi

Buharlı katapult (C-11 veya C-13 modelleri), geminin ana kazanlarından alınan 600 psi ve üstü basınçtaki buharı kullanır. Güverte altındaki iki devasa silindir içindeki pistonlar, buhar basıncıyla ileri fırlatılır. Bu pistonlar, güverte üzerindeki bir kanaldan dışarı çıkan "mekik" (shuttle) vasıtasıyla uçağın ön iniş takımına bağlanır.

Fırlatma anında pistonlar saniyeler içinde devasa bir kinetik enerji üretir. Bu enerji aktarımı sırasında uçak gemisi tabanlı jetlerin "ön iniş takımı tasarımı" kritik bir rol oynar. Piston hareket ettiğinde, uçağın burnunu yere bastıran bir kuvvet oluşur (nose-down force). Fırlatma strokunun sonunda, mekik aniden durduğunda ise uçağın ön amortisörü hızla açılır (strut protrusion), bu da uçağın burnunu otomatik olarak 2 ila 5 derece yukarı kaldırarak uçağın kanatlarının hemen tırmanışa geçmesini sağlar. Bu mekanik senkronizasyon, jet çağının başındaki düşük ivmelenme sorununu aşmak için hayati olmuştur.

MK 7 Mod 3 Durdurma Dişlisi: Enerji Disipasyonu

Uçağın gemiye "çarpma" anında kinetik enerjisini emen MK 7 durdurma dişlisi, aslında devasa bir hidrolik frendir.36 Uçağın kuyruk kancası, güverte üzerindeki çelik teli (deck pendant) yakaladığında, bu tel güverte altındaki devasa bir hidrolik pistonu (ram) hareket ettirir. Bu piston, etilen glikol ve su karışımından oluşan hidrolik sıvıyı çok dar bir kontrol valfinden geçmeye zorlar.

Bu valfin açıklığı, uçağın gemiye yaklaşmadan önceki telsiz anonsuyla bildirilen "kalkış/iniş ağırlığına" göre manuel olarak ayarlanır. Eğer valf çok sıkıysa uçak aniden durur ve uçağın gövdesi parçalanabilir; eğer çok gevşekse uçak duramadan güverte sonundan denize düşer. Modern MK 7 sistemleri, bu enerji emilimini 350 fit gibi kısa bir mesafede tamamlayacak kapasitededir ve saniyeler içinde yeni bir iniş için kendini resetleyebilir.

Gelecek Projeksiyonları: EMALS ve AAG Teknolojilerine Geçiş

1945-1965 yılları arasında geliştirilen bu buhar ve hidrolik temelli mühendislik çözümleri, elli yılı aşkın bir süre boyunca deniz havacılığının omurgasını oluşturmuştur. Ancak 21. yüzyılın gereksinimleri olan daha ağır insansız hava araçları (UAV) ve çok daha hafif keşif jetlerini aynı sistemle fırlatabilme esnekliği, bu mekanik sistemlerin sınırlarını zorlamıştır.

Gerald R. Ford sınıfı yeni nesil uçak gemileriyle birlikte, buharlı katapultların yerini "Elektromanyetik Uçak Fırlatma Sistemi" (Electromagnetic Aircraft Launch System - EMALS) ve hidrolik durdurma dişlilerinin yerini "Gelişmiş Durdurma Dişlisi" (Advanced Arresting Gear - AAG) almaktadır.

-EMALS: Buharın aksine, fırlatma boyunca sabit bir ivmelenme eğrisi sunar. Bu, uçağın iskeleti üzerindeki "ani yüklenme" (shock loading) stresini azaltarak hava aracının ömrünü uzatır.

-AAG: Dijital kontrollü su türbinleri ve indüksiyon motorları kullanarak, uçağın ağırlığına ve hızına gerçek zamanlı olarak uyum sağlayan bir sönümleme gerçekleştirir. Bu, MK 7’nin manuel ve kaba ayar kısıtlamalarını ortadan kaldırır.

Sonuç: Deniz Havacılığı Mühendisliğinin Altın Çağı

1940'ların sonundan 1960'lara kadar süren bu dönem, havacılık tarihinin en yoğun mühendislik dönüşüm süreçlerinden biridir. Pervaneli uçakların basit iskeletlerinden, ses hızının iki katına çıkabilen ve uçak gemisi gibi imkansız bir platforma her gün güvenle inip kalkabilen F-4 Phantom ve F-8 Crusader gibi canavarlara geçiş; malzeme bilimindeki devrimler, hidrolik sönümleme teknolojilerindeki hassasiyet ve aerodinamik akış kontrolündeki deha sayesinde mümkün olmuştur.

Bugün deniz havacılığında standart kabul edilen birçok yapısal unsur; 300M çeliğinden üretilen devasa iniş takımları, dashpot sönümlemeli kuyruk kancaları ve gövde boyunca uzanan ağır yük taşıma kirişleri, hep o dönemin acı tecrübeleri ve mühendislik başarılarının birer mirasıdır. Uçak ve geminin tek bir makine gibi çalışmasını sağlayan bu entegrasyon, ABD Donanması'nın küresel güç projeksiyonu kapasitesinin temelini oluşturmuş ve havacılık mühendisliğinde "denizcileştirme" kavramını bir yan disiplinden öte, başlı başına bir bilim dalı haline getirmiştir. Jet çağına geçiş sadece bir motor değişimi değil, uçağın fiziksel varlığının uçak gemisinin vahşi doğasına uyum sağladığı topyekün bir yeniden inşa sürecidir.

Deniz Havacılığı serimiz devam edecek.

Deniz Havacılığı serimizin temellerini oluşturan ilk iki yazımızı okumanız, bu yazıdaki teknik detayları ve doktrinsel arka planı çok daha iyi anlamlandırmanızı sağlayacaktır. İlgili yayınlara ulaşabileceğiniz bağlantıyı aşağıda bilgilerinize sunuyorum.

Deniz Havacılığı Platformlarında İniş-Kalkış Konfigürasyonları: CATOBAR, STOBAR ve STOVL

https://strasam.org/savunma/deniz-silah-ve-sistemleri/deniz-havaciligi-platformlarinda-inis-kalkis-konfigurasyonlari-catobar-stobar-ve-stovl-4160

Motor Mimarisi Perspektifinden ABD Donanma Jetlerinin Evrimi

https://strasam.org/savunma/deniz-silah-ve-sistemleri/motor-mimarisi-perspektifinden-abd-donanma-jetlerinin-evrimi-4166
