Uçak Gemilerinde Mühimmat Taşıma Lojistiğinin Evrimi: Nimitz'den Yeni Nesil Ford Sınıfına

I. Teknik Mimari Karşılaştırması: Hidrolik/Kablolu Sistemlerden Elektromanyetik Lineer Motor Teknolojisine Geçiş

Kapak görselinde, Nimitz sınıfı bir uçak gemisinin CVN-75 (USS Harry S. Truman)  detaylı kesit çizimi yer almaktadır.

Uçak gemilerinde dikey mühimmat transferi, geminin vuruş gücünü ve operasyonel temposunu belirleyen en kritik lojistik hatlardan biridir. Nimitz sınıfı uçak gemilerinde (CVN 68-77) kullanılan geleneksel mühimmat asansörleri, gücünü hidrolik silindirler, çelik kablo donanımları, makaralar, kasnaklar ve fiziksel karşı ağırlıklardan alan elektromekanik bir mimariye dayanmaktadır. Jered gibi üreticiler tarafından tedarik edilen bu legacy (miras) sistemler, uzun yıllar boyunca güvenilirlikleriyle öne çıkmış olsalar da içerdikleri yüksek mekanik parça sayısı ve doğrusal hareket kısıtlamaları nedeniyle modern operasyonların sınırlarına ulaşmıştır.

Nimitz sınıfı hidrolik asansörlerin mekanik sınırlamaları, operasyonel hızı ve taşıma kapasitesini doğrudan etkilemektedir. Bu sistemler, en fazla 10.000 pound (yaklaşık 4,8 ton) yük taşıma kapasitesine ve dakikada 100 feet (yaklaşık 30,4 metre) dikey seyir hızına sahiptir. Fiziksel çelik kablolar ve makara donanımları, geminin denizdeki yalpalanma hareketleri (pitch and roll) sırasında ek esneme ve aşınmaya maruz kalmakta, bu durum platformun hizalanmasında sapmalara yol açmaktadır. Ayrıca hidrolik sistemlerin doğasında bulunan yüksek basınçlı sıvı sızıntısı riskleri, yangın hassasiyetleri ve boru hatlarının periyodik bakım gereksinimleri, hem bakım maliyetlerini hem de gemideki teknik personel iş yükünü artırmaktadır.

Gerald R. Ford (CVN 78) sınıfı ile birlikte devreye alınan Gelişmiş Mühimmat Asansörleri (Advanced Weapons Elevators - AWE), kabloları ve hidrolik tesisatı tamamen ortadan kaldıran, Federal Equipment Company (FEC) ve MagneMotion ortaklığıyla geliştirilmiş otonom bir "ropeless" (kablosuz) dikey taşıma mimarisi sunmaktadır. AWE sisteminin kalbini, dikey şaft duvarları boyunca dizilmiş sabit stator blokları ile asansör kabini üzerine entegre edilmiş kalıcı mıknatıs (Permanent Magnet - PM) dizilerinden oluşan Lineer Senkron Motor (Linear Synchronous Motor - LSM) teknolojisi oluşturur.

Sistemin çalışma prensibi, stator bobinlerine uygulanan alternatif akımın kuyu boyunca hareket eden bir manyetik alan (yürüyen dalga) oluşturmasına dayanır.2 Bu yürüyen manyetik dalga, kabin üzerindeki kalıcı mıknatıslarla etkileşime girerek dikey yönde doğrudan itme kuvveti (thrust) üretir. Sistemin kontrolü, sensörlerden alınan gerçek zamanlı verilerle motor akımını ve hızını milisaniyeler düzeyinde optimize eden bir Kapalı Döngü Kontrol (Closed-loop control) mimarisiyle sağlanır. Bu elektromanyetik yapı sayesinde AWE, 24.000 pound (yaklaşık 11 ton) taşıma kapasitesine ulaşarak Nimitz sınıfının kapasitesini %140 oranında aşmış, dikey hızını ise dakikada 150 feet’e (yaklaşık 45,7 metre) çıkararak dikey intikal süresini %50 oranında kısaltmıştır. Nimitz sınıfının hidrolik asansörleri ile Ford sınıfının AWE teknolojisinin karşılaştırmalı teknik parametreleri aşağıdaki tabloda detaylandırılmıştır:

AWE sistemlerinin ilk geliştirilme aşamasında karşılaşılan ve teslimat takvimini ciddi ölçüde geciktiren teknik başarısızlıkların arkasında, savunma tedarik süreçlerinde sıklıkla görülen "eşzamanlı geliştirme" (concurrent development) hataları yer almaktadır. Gemi inşası devam ederken, karada tam ölçekli prototip testleri tamamlanmamış ve olgunlaşmamış bir teknolojinin doğrudan gövdeye entegre edilmesi kararı, maliyet aşımının ve entegrasyon krizinin birincil sebebidir. Bu başarısızlıkların teknik kök nedenleri şu başlıklar altında analiz edilebilir:

-Sistem ve Bileşen Yoğunluğu (Component Density): Uçak gemisinin kısıtlı iç hacminde, AWE şaftları boyunca yerleştirilen çok sayıda elektromanyetik motor sürücüsü, kablosuz veri aktarım cihazı, konum sensörü ve zırhlı blast kapısı (patlama kapısı) dar alanlara sığdırılmak zorunda kalınmıştır. Bu yüksek fiziksel yoğunluk, elektromanyetik girişimlerin (EMI) artmasına ve montaj esnasında tolerans çatışmalarına yol açmıştır.

-Gövde Esnemesi ve Sıkı Boyutsal Toleranslar: Açık deniz koşullarında ve Tam Gemi Şok Testleri (FSST) sırasında gemi gövdesi yapısal burulma ve esnemelere maruz kalmaktadır. AWE kuyularındaki kılavuz raylar ve her güvertedeki sızdırmaz zırhlı kapılar o kadar dar toleranslarla tasarlanmıştır ki geminin maruz kaldığı mikro düzeydeki gövde esnemeleri bile kılavuz raylarında hizalama bozukluklarına (misalignment), kapı contalarında sızıntılara ve mekanik sıkışmalara neden olmuştur.

-Yazılım Entegrasyonu ve Çoklu Sürücü Senkronizasyonu: Her bir AWE kabini, dikey şaftın dört köşesine yerleştirilmiş dört adet bağımsız LSM motoru tarafından tahrik edilmektedir. Bu motorların, kabindeki dengesiz mühimmat yükü dağılımlarında dahi senkronize çalışmasını sağlayacak yazılım algoritmalarında ilk aşamalarda ciddi hatalar (bugs) meydana gelmiştir. Sensörlerden gelen verilerdeki en ufak bir gecikme, motorların asimetrik güç üretmesine ve güvenlik yazılımlarının sistemi otomatik olarak durdurmasına (fault lockout) yol açmıştır.

II. Operasyonel Doktrin ve Verimlilik (Sortie Generation Rate - SGR)

Modern uçak gemisi doktrininde bir platformun askeri etkinliği, birim zamanda fırlatabildiği ve emniyetle geri alabildiği savaş uçağı sayısı olan Sorti Üretim Oranı (Sortie Generation Rate - SGR) ile ölçülmektedir. Gerald R. Ford sınıfı uçak gemilerinde hedeflenen %30'luk sorti artışının (sustained/sürekli operasyonlarda günde 160 sorti, muharebe anında surge/dalga operasyonlarında ise günde 220 sorti) arkasındaki en önemli inovasyonlardan biri, mühimmat asansörlerinin konumu ve uçuş güvertesindeki yenilenmiş "uçak yerleşim planı" (deck flow) tasarımıdır.

Nimitz sınıfı uçak gemilerinde, mühimmatın geminin alt ambarlarında bulunan cephaneliklerden (magazines) uçuş güvertesine ve hangar seviyesine güvenli ve hızlı bir şekilde taşınmasını sağlayan 9 adet ana mühimmat asansörü (Weapons Elevators) bulunur.

Bu asansörlerin mimari yerleşimi ve dağılımı, uçuş operasyonlarının kesintiye uğramaması (asansörün uçak hareketlerini engellememesi) ve mühimmatın uçaklara en kısa sürede ulaştırılması prensibine göre tasarlanmıştır.

Nimitz sınıfı uçak gemilerinde mühimmat asansörleri, uçuş güvertesinin merkez hattına ve iniş-kalkış pistlerinin yakınına konumlandırılmıştır. Ancak zaman içinde bu yerleşim nedeniyle, mühimmat depolama alanlarından çıkan mühimmatlar güverteye ulaştığında, uçakların park edildiği veya hazırlandığı alanlara taşınırken uçuş hatlarını kesmek zorunda kalmakta; bu durum güvertede personel, mühimmat arabaları ve uçaklar arasında tehlikeli trafik sıkışıklıklarına (bottlenecks) yol açmaktadır.

Nimitz Sınıfı  Uçak Gemilerinde Mühimmat Asansörlerinin Dağılımı ve Konumları

9 adet asansör, geminin sancak (sağ) ve iskele (sol) taraflarına, hangar ve uçuş güvertesindeki ana operasyon noktalarına hizmet edecek şekilde stratejik olarak serpiştirilmiştir:

1. Sancak (Sağ) Taraf Yerleşimi: 6 Adet

Sancak tarafı, uçuş güvertesindeki ana silah yükleme alanlarına (bomb farm) ve uçak park pozisyonlarına yakınlığı nedeniyle mühimmat trafiğinin en yoğun olduğu bölgedir.

-Ön (Bow) Bölgesi (2 Adet): 1 ve 2 numaralı uçak asansörlerinin hemen arkasında, sancak baş omuzluğuna yakın konumdadır. Ön katapultlara (Katapult 1 ve 2) kalkış için hazırlanan uçaklara mühimmat beslemesi yapar.

-Orta (Midship) Bölgesi (3 Adet): Kaptan köşkü (Island/Ada) yapısının önünde, arkasında ve iç hatlarında konumlandırılmıştır. Bu asansörler, uçuş güvertesinin ortasında "Bomb Farm" olarak bilinen, mühimmatın montaj ve son kontrolünün yapıldığı güvenli açık alanlara doğrudan açılır.

-Kıç (Aft) Bölgesi (1 Adet): 3 numaralı uçak asansörünün yakınında yer alır ve geminin arka tarafındaki park/yükleme alanlarına hizmet eder.

2. İskele (Sol) Taraf Yerleşimi: 3 Adet

İskele tarafı genellikle iniş pisti (angled deck) olarak kullanıldığından, buradaki asansörler uçuş trafiğini aksatmayacak kör noktalara yerleştirilmiştir.

-Arka İskele / Kıç Bölgesi (3 Adet): 4 numaralı uçak asansörünün civarında ve iskele kıç omuzluğunda kümelenmiştir. İskele tarafında park halinde bulunan veya arka katapultlara (Katapult 3 ve 4) yönlendirilen uçakların mühimmat ihtiyacını karşılar.

Teknik ve Operasyonel Ayrım

Nimitz sınıfındaki bu 9 asansörün tamamı her seviyeye uğramaz; sistem kademeli (staged) bir yapıya sahiptir:

-Alt Seviye Asansörleri (Lower Stage): Cephaneliklerin bulunduğu en alt güvertelerden mühimmatı alarak ana dağıtım istasyonu olan hangar seviyesine (Main Deck) çıkarır.

-Üst Seviye Asansörleri (Upper Stage): Hangar seviyesinden veya ara istasyonlardan mühimmatı alarak doğrudan uçuş güvertesine (Flight Deck) ulaştırır.

Güvenlik Notu: Bu kademeli ve zırhlı kapaklarla ayrılmış asansör kuyusu tasarımı, olası bir isabet veya yangın durumunda, alevlerin alt katlardaki ana mühimmat depolarına zincirleme reaksiyonla (cook-off) ulaşmasını engellemek için geliştirilmiş kritik bir beka (survability) unsurudur.

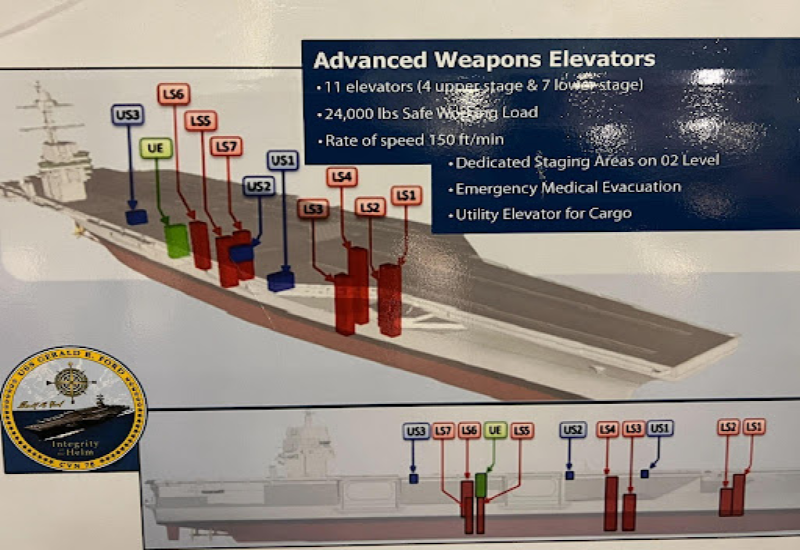

Yukarıdaki görselde Gerald R. Ford (CVN 78) sınıfı uçak gemilerinde toplam 11 adet mühimmat asansörü bulunur. 11 adet mühimmat asansörünün dağılımı ise; (3 üst kademe / Upper Stage [US], 7 alt kademe / Lower Stage [LS]) + 1 adet Yardımcı Asansör (Utility Elevator [UE])

Ford sınıfında ise dikey mühimmat akış mimarisi kökten değiştirilmiştir. AWE sistemi dikeyde iki ana aşamaya bölünmüştür :

1. Alt Aşama (Lower Stage Weapons Elevators - LSWE): Geminin en altındaki mühimmat depolarından  yükü alarak geminin ortasında bulunan korunaklı mühimmat transfer ve hazırlama alanlarına ulaştırır.

2. Üst Aşama (Upper Stage Weapons Elevators - USWE): Hazırlanan mühimmatı doğrudan uçuş güvertesindeki Özel Mühimmat Hazırlama Alanlarına (Weapons Handling Areas - WHA) taşır.

Gerald R. Ford (CVN 78) sınıfı uçak gemilerinde, toplam 11 adet mühimmat asansörü bulunur. Ancak bu asansörler hem teknoloji hem de gemi üzerindeki yerleşim mimarisi açısından selefinden tamamen farklıdır.

Ford sınıfında hidrolik ve kablolu sistemler terk edilerek Gelişmiş Mühimmat Asansörleri (Advanced Weapons Elevators - AWE) adı verilen, doğrusal elektromanyetic motor teknolojisine (linear synchronous motors) geçilmiştir. Bu sayede asansörlerin taşıma kapasitesi 4.7 tonlardan ~11 tonlara (24.000 lbs), dikey hızı ise dakikada 45 metreye (150 fpm) çıkarılmıştır.

En radikal değişim ise mühimmatın uçuş güvertesine çıkış noktalarında yapılmıştır. Nimitz sınıfındaki dağınık yerleşim, Ford sınıfında uçak trafiğini kesmeyecek şekilde merkezi bir lojistik hat üzerinde toplanmıştır.

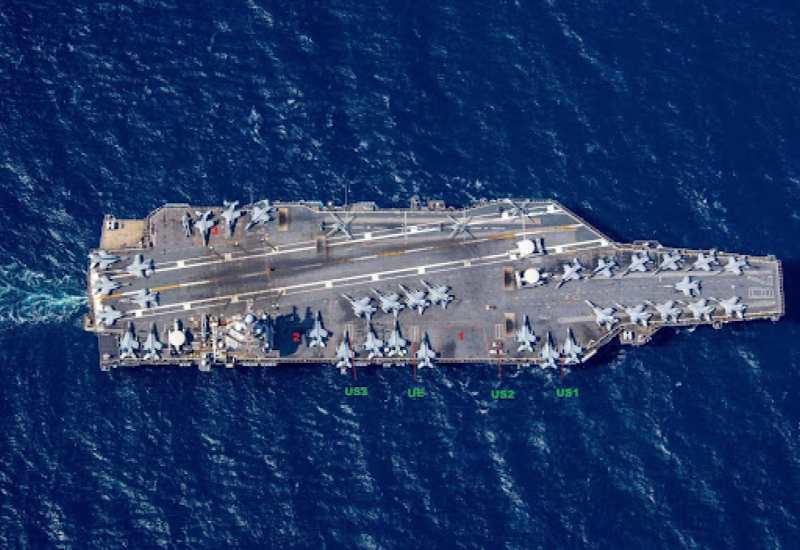

USS Gerald R. Ford (CVN 78) gemisinin 19 Mart 2023'te Atlantik Okyanusu'ndan geçişini gösteren tam üstten havadan görünüm. Kırımızı ile sırası ile numaralandırılan uçak asansörleri, Açık yeşil ile adlandırılan ve konumları gösterilenler ise mühimmat asansörleri. Fotoğraf Jackson Adkins ABD Donanması.

Mühimmat Asansörlerinin Mimari Dağılımı ve Konumları

11 adet Gelişmiş Mühimmat Asansörü (AWE), işlevsel olarak iki ana gruba ayrılır ve gemi içinde dikey bir entegrasyonla çalışır:

1. Üst Seviye Asansörleri (Upper Stage Elevators) - 4 Adet

Bu asansörler, mühimmatı ana montaj ve hazırlık bölgesi olan hangar seviyesinden (Hangar Deck / Transfer Area) alarak doğrudan uçuş güvertesindeki silah yükleme alanlarına çıkarır.

-Konumları: Uçuş güvertesindeki ana uçak hareket alanlarının (kalkış ve iniş pistlerinin) tamamen dışına yerleştirilmişlerdir.

-Kaptan köşkünün (Island) Nimitz sınıfına göre arkaya kaydırılmasıyla açılan geniş sancak (sağ) orta güverte alanında ve merkezi mühimmat elleçleme/yeniden silahlandırma bölgesinin (centralized rearming location) sınırlarında kümelenmişlerdir.

-Bu sayede mühimmat güverteye çıktığında, hareket halindeki veya katapulta giden hiçbir uçağın yolunu kesmez.

2. Alt Seviye Asansörleri (Lower Stage Elevators) - 7 Adet

Bu asansörler geminin derinliklerinde, zırhlı güvertelerin altında yer alan ana cephaneliklerden (Deep Magazines) mühimmatı alıp hangar seviyesindeki transfer ve montaj alanlarına dikey olarak ulaştırır.

-Ön Hat (Forward Magazine Complex): Ön taraftaki mühimmat depolarından hangar ön hazırlık alanına doğrudan dikey besleme yapar. Örneğin, LSWE 1 bu hatta hizmet eder.

-Arka Hat (Aft Magazine Complex): Geminin kıç tarafındaki ağır mühimmat depolarından hangar ve ana aktarım hatlarına dikey hat sağlar (Örneğin LSWE 5 bu gruptadır).

Ford Sınıfının Yerleşim Avantajı

Nimitz sınıfında mühimmat asansörleri uçuş güvertesinin iskele ve sancak taraflarına konumlandırıldığı için, mühimmatın uçaklara taşınması esnasında güvertedeki taksi yolları kesişiyor ve ciddi bir trafik karmaşası yaşanmasına sebep olmuştur.

Ford sınıfında ise:

-Kaptan köşkü (Island) hem daha küçük tasarlanmış hem de geminin kıç (arka) tarafına doğru kaydırılmıştır.

-Bu mimari değişiklik sayesinde kaptan köşkünün önünde devasa ve kesintisiz bir "Merkezi Yeniden Silahlandırma Alanı" oluşturulmuştur.

-Üst seviye AWE asansörleri mühimmatı doğrudan bu güvenli alanın kalbine çıkardığı için; uçaklar katapultlara veya park alanlarına giderken mühimmat taşıma araçlarıyla (ordnance carts) karşılaşmazlar.

Bu yerleşim optimizasyonu ve elektromanyetik hız, Ford sınıfı uçak gemilerinin günlük uçak kalkış-iniş (Sortie Generation Rate) kapasitesini Nimitz sınıfına göre %30 oranında artırmıştır.

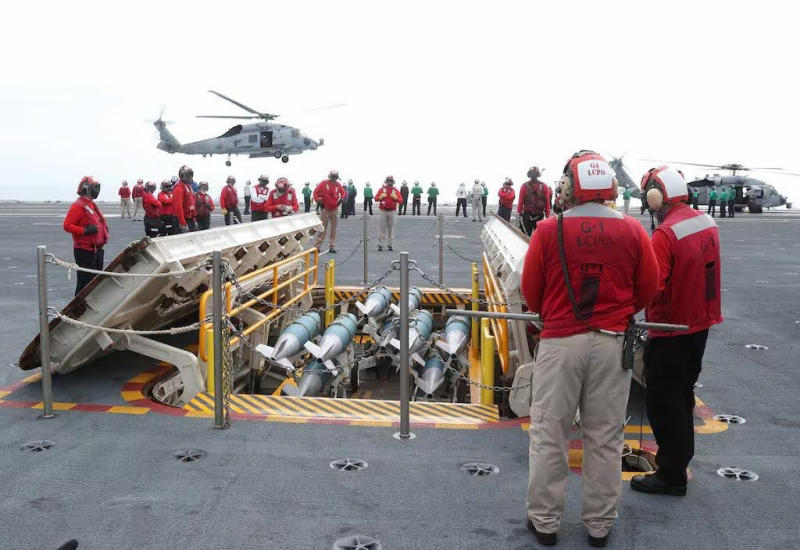

Yukarıdaki fotoğrafta gelişmiş silah asansörleri, 25 Kasım 2019'da mühimmatı Ford'un alt katlarından savaş uçaklarına yüklenebileceği uçuş güvertesine taşıyor. Geminin 11 silah asansörü elektromanyetik teknolojiye dayanıyor ve dakikada 150 feet hızla 24.000 pound'a kadar mühimmat taşıyabiliyor.

Bu iki aşamalı transfer yapısı ve [ Mühimmat Hazırlama Alanlarına (Weapons Handling Areas - WHA) ] bölgelerinin uçuş pistinden izole edilerek sancak tarafındaki adanın arkasına konuşlandırılması sayesinde, dikey mühimmat akışı uçakların kalkış ve iniş rotalarını kesmemektedir. Mühimmat asansöründen çıkan mühimmatlar, uçağa sadece birkaç metrelik mesafede monte edilmekte, bu da uçuş güvertesindeki insan ve araç hareketliliğini azaltarak operasyonel hata payını minimuma indirmektedir.

Sorti Üretim Oranı(SGR) artışını tetikleyen asıl kuvvet, AWE'nin sağladığı yüksek mühimmat besleme hızının, gemideki diğer iki ana muharip teknoloji olan EMALS (Elektromanyetik Uçak Fırlatma Sistemi) ve AAG (Gelişmiş Yakalama Dişlisi) ile yakaladığı siber-fiziksel sinerjidir. EMALS, buhar biriktirme süresine ihtiyaç duymaksızın ardışık elektromanyetik fırlatma yapabilmekte ve uçak gövdesine binen anlık yükleri hassas şekilde kontrol edebilmektedir. AAG ise geleneksel hidrolik sistemlerin aksine dijital kontrollü su türbinleri ve elektromotorlar kullanarak hafif İHA'lardan en ağır savaş uçaklarına kadar geniş bir yelpazedeki platformları güvenle durdurabilmektedir.

AWE, bu iki sistemin oluşturduğu yüksek döngü hızına ayak uydurabilecek tek lojistik besleme aracıdır; çünkü asansörlerde yaşanacak herhangi bir kesinti veya yavaşlama, uçuş güvertesinde uçakların mühimmatsız kalmasına yol açarak geminin "görev dışı kalması" (mission-kill) ile sonuçlanacaktır. Ancak bu entegre sistemlerin Sorti Üretim Oranı (SGR) üzerindeki nihai başarısının kantitatif olarak doğrulanması süreci henüz tamamlanmamıştır.

ABD Donanması ve Savunma Bakanlığı Test ve Değerlendirme Direktörlüğü (DOT&E), SGR Anahtar Performans Parametrelerini (KPP) ölçmek amacıyla geliştirilen Sea Strike/Sea Basing Aviation Model (SSAM) yazılımının Doğrulama ve Geçerleme (V&V) süreçlerinde yüksek performanslı bilgi işlem ağlarındaki entegrasyon zorlukları nedeniyle gecikmeler yaşamaktadır. Gerçek deniz koşullarında, acil durumlar ve hava muhalefeti altında yapılması planlanan çok günlük canlı sustained (sürekli) ve surge (dalga) SGR testleri, ekipmanların plansız bakımları ve geminin yoğun operasyon takvimi nedeniyle 2026 mali yılına ertelenmiştir.

USS Gerald R. Ford'un (CVN 78) silah departmanına bağlı havacılık mühimmat uzmanları, 30 Mayıs 2020'deki uçuş operasyonları sırasında eğitim amaçlı inert bombaları uçuş güvertesine taşıyorlar. (Fotoğraf RJ Stratchko/ABD Donanması)

III. Yaşam Döngüsü ve Lojistik Analizi

Nimitz sınıfı uçak gemilerinde kurulu hidrolik sistemler, geminin 50 yıllık hizmet ömrü boyunca en yüksek lojistik yükü ve plansız bakım maliyetini yaratan sistemler arasındadır. Yüksek basınç altında çalışan hidrolik yağlar, deniz suyuna maruz kalan boru hatlarındaki korozyon etkileri ve mekanik valf aşınmaları, gemide sürekli olarak hidrolik sistem uzmanı teknisyenlerin istihdam edilmesini gerektirmektedir. Ayrıca çelik kabloların periyodik olarak yağlanması, gerginlik testlerinin yapılması ve  birkaç yılda bir tamamen değiştirilmesi zorunludur.

Ford sınıfı AWE sistemi ise kabloları, hidrolik sıvıları ve karmaşık kasnak mekanizmalarını ortadan kaldırarak bakım felsefesinde devrim yaratmıştır. Elektromanyetik sürüş prensibi sayesinde platform ile raylar arasında doğrudan sürtünmeli bir temas olmaması, mekanik yıpranmayı büyük ölçüde sıfırlamaktadır. AWE, bünyesinde yer alan entegre sensörler aracılığıyla akım dalgalanmalarını, motor sıcaklıklarını ve manyetik akı yoğunluğunu milisaniyelik hassasiyetle takip eden ve verileri geminin ana veri ağlarına ileten bir Öngörücü Bakım (Predictive maintenance) yeteneğine sahiptir.

Sağlık İzleme ve Teşhis Teknolojisi (Health Monitoring Assessment and Prognostics) sayesinde, bir motor sargısında veya sensör devresinde oluşabilecek bir hata, sistem tamamen durmadan günler önce tespit edilerek modüler "tak-çalıştır" (plug-and-play) yedek parçalarla kısa sürede giderilebilmektedir. Ayrıca AWE kabini yavaşlarken motorlar jeneratör moduna geçerek rejeneratif frenleme yapar; bu da mekanik tutucu kama frenlerindeki (wedge brakes) aşınmayı en aza indirerek sarf malzemesi tüketimini azaltır.

Lojistik açıdan AWE, EMALS ve otonom malzeme taşıma sistemlerinin getirdiği yüksek otomasyon düzeyi, geminin personel ihtiyacını Nimitz sınıfına kıyasla %15 oranında (gemi genelinde 500 ila 700 denizci) azaltmıştır. Bu personel azaltımı, geminin toplam yaşam döngüsü boyunca milyarlarca dolarlık iaşe, eğitim ve özlük hakkı tasarrufu sağlamaktadır.

Bununla birlikte, bu ileri teknolojilerin lead ship (sınıfın ilk gemisi olan CVN 78) üzerindeki ilk tedarik ve entegrasyon maliyetleri öngörülen bütçeleri aşmıştır. GAO raporlarına göre, kritik teknolojilerin eşzamanlı geliştirilmesinden kaynaklanan teknik revizyonlar nedeniyle geminin toplam maliyeti yaklaşık 2,8 milyar dolarlık artışla 13,3 milyar dolara ulaşmıştır. Sadece 2019 yılında mühimmat asansörlerindeki eksiklikleri gidermek amacıyla bütçe tavanı 197 milyon dolar artırılmıştır.

Ayrıca ilk gemide yaşanan bu teknolojik olgunlaşma sancıları ve asansör montajlarındaki gecikmeler, takip eden gemilerin teslimat takvimini de doğrudan ötelemiştir. Gerekli revizyonların yapılması amacıyla USS John F. Kennedy (CVN 79) gemisinin teslimatı 2027 yılına, USS Enterprise (CVN 80) inşası 2030 yılına ve Doris Miller (CVN 81) gemisinin teslimatı ise 2032 yılına ötelenmiştir. Ancak ilk gövdede edinilen mühendislik tecrübeleri ve çocukluk hastalıklarının aşılması, sonraki gövdelerde birim başına düşen entegrasyon maliyetlerini ve işletim yükünü radikal şekilde düşürecektir.

IV. Siber-Fiziksel Güvenlik ve Dayanıklılık

Geleneksel hidrolik asansörler, siber ağlarla bağlantısı olmayan analog röle sistemleri ve mekanik hidrolik valfler üzerinden kontrol edildikleri için siber saldırılara karşı doğal bir koruma kalkanına (air-gap) sahiptir. Buna karşın Gelişmiş Mühimmat Asansörleri (AWE), fiziksel süreçlerin yazılımlar ve dijital iletişim ağları üzerinden kontrol edildiği tam entegre siber-fiziksel sistemlerdir. AWE'nin kontrol omurgası; Programlanabilir Mantıksal Denetleyiciler (PLC), motor sürücüleri, asansör kabini ile kuyu duvarları arasında veri aktarımı yapan kablosuz iletişim modülleri ve geminin Entegre Yüzer Ağlar ve Kurumsal Hizmetler (CANES) altyapısına bağlı kontrol bilgisayarlarından oluşmaktadır.

AWE'nin bu karmaşık dijital mimarisi, potansiyel bir Siber Güvenlik Mimarisi (Cybersecurity Architecture) zafiyeti oluşturmaktadır. Savaş ortamlarında veya sızma operasyonlarında, asansör kontrol sistemlerine yönelik gerçekleştirilebilecek siber saldırı senaryoları ve kırılganlık noktaları şu şekilde analiz edilmektedir:

-Hizmet Dışı Bırakma (DoS) ve Ağ Tıkanıklığı: Kontrol ağına sızan zararlı bir yazılım, sensörler ve PLC'ler arasındaki yüksek hızlı veri akışını kesintiye uğratmak amacıyla ağ tıkanıklığı (congestion) yaratabilir. Kablosuz konum enkoderlerinden gelen durum mesajlarının milisaniyeler düzeyinde gecikmesi, AWE kontrol bilgisayarının "hata" algılamasına ve sistemi güvenlik amacıyla kilitleyerek (freeze) asansörü en yakın güvenli kata çekmesine veya hareketini tamamen durdurmasına yol açabilir.

-Yetkisiz Erişim ve Konfigürasyon Manipülasyonu: GAO-19-128 denetim raporlarının da ortaya koyduğu üzere, askeri silah sistemlerindeki zayıf parola yönetimleri veya şifrelenmemiş iç iletişim hatları, siber saldırganların kontrolörlere erişmesini kolaylaştırabilmektedir. AWE sisteminin bakım arayüzlerine sızan bir aktör, motorların ivmelenme parametrelerini değiştirerek asansörün mekanik limit dışı hareket etmesine veya sızdırmazlık kapılarının açık kalmasına neden olabilir.

-Yanal Ağ Geçişleri (Lateral Movement): Asansör kontrol sistemlerinin bakım veya arıza teşhis amacıyla geçici de olsa harici terminal ağlarına veya CANES ağına açık portlar üzerinden bağlanması, saldırganların bu sistemleri geminin diğer kritik savaş yönetim ağlarına sızmak için bir basamak (steppingstone) olarak kullanmasına olanak tanıyabilir.

Bu tehditlere karşı koruma sağlamak üzere, AWE kontrol ağlarında IEC 62443-4-2 siber güvenlik standartları referans alınarak tasarlanmış katmanlı savunma önlemleri uygulanmaktadır. Sistemde kullanılan tüm firmware ve yazılım güncellemeleri kriptografik olarak imzalanmakta, yetkisiz kodların PLC donanımlarında çalıştırılması engellenmekte ve kontrol ağları ile CANES ağının geri kalanı arasında katı fiziksel ağ segmentasyonu (network segmentation) uygulanmaktadır.

Yüksek yoğunluklu Elektronik Harp (EW) ortamları ve nükleer patlamaların yaratabileceği Elektromanyetik Darbe (Electromagnetic Pulse - EMP) tehditleri altında AWE'nin elektromanyetik motor sargılarının ve kablosuz kontrol mekanizmalarının korunması hayati önem taşımaktadır. AWE motor ve sürücü üniteleri, yüksek enerjili radyo frekans parazitlerini önlemek amacıyla Faraday kafesi prensipleriyle izole edilmiş ve MIL-S-901D (Ağır Hizmet Şok Dayanımı) ve MIL-STD-167 (Titreşim Dayanımı) standartlarına göre sertifikalandırılmış döküm nodüler demir muhafazalar içerisine alınmıştır. Stator sargıları ise vakumlu basınç emdirme (Vacuum Pressure Impregnation - VPI) yöntemiyle yalıtılarak yüksek elektriksel akılara karşı zırhlandırılmıştır.

Savaş durumunda veya yazılımsal bir kilitlenme anında sistemlerin operasyonel sürekliliğini korumak amacıyla gelişmiş donanımsal ve analog yedeklilik (redundancy) protokolleri mevcuttur :

-Fail-Safe Mekanik Kama Frenler: Asansör şaftı boyunca dikey hareketi sağlayan elektromanyetik güç tamamen kesilse dahi kabin serbest düşüşe geçemez. Sistemde kullanılan mekanik kama frenler (wedge brakes), yaylar vasıtasıyla varsayılan olarak kilitli (engaged) konumda durmaktadır. Frenlerin açık kalması yalnızca solenoid bobinlerinin elektrikle beslenmesiyle mümkündür. Akım kesildiği anda solenoidler yayları serbest bırakır ve frenler kılavuz raylara fiziksel olarak kilitlenir.

-Manuel/Analog Override Protokolleri: Dijital kontrol bilgisayarlarının veya siber-fiziksel ağların tamamen çöktüğü ya da siber saldırı altında kaldığı senaryolarda, personel dijital arayüzleri tamamen baypas ederek doğrudan lokal kontrol panoları üzerinden analog elektrik kumandalarıyla motorlara müdahale edebilir. Bu manuel kontrol modu, asansörün daha düşük bir hız emniyet sınırında dikey olarak hareket ettirilmesini ve mühimmat akışının kesintisiz sürmesini sağlar.

-Hasar Sonrası Kurtarma Doğrulaması: Ocak 2025'te USS Gerald R. Ford gemisinde icra edilen Total Ship Survivability Trial (TSST - Toplam Gemi Beka Testi) kapsamında, gemiye yönelik 4 farklı silah isabeti simüle edilmiş ve bu hasarlar altında dahi mekanik/analog yedeklilik protokollerinin sistemi çalışır durumda tutabildiği operasyonel olarak gözlemlenmiştir.

V.Sonuçlar ve Geleceğin Uçak Gemisi Tasarımlarında Paradigma Değişimi

Nimitz sınıfından Gerald R. Ford sınıfına geçiş ve bu kapsamda mühimmat asansörlerinin hidrolik kablolu sistemlerden elektromanyetik lineer motorlara evrilmesi, deniz harp platformları tasarımında radikal bir paradigma değişimini temsil etmektedir. Geleneksel gemi tasarımlarındaki buhar ve hidrolik tabanlı güç aktarım sistemleri yerini, elektrik enerjisinin doğrudan kinetik kuvvete dönüştürüldüğü "tamamen elektrikli gemi" (all-electric ship) konseptine bırakmıştır.

AWE, EMALS ve AAG gibi yüksek anlık akım çeken siber-fiziksel teknolojilerin entegrasyonu, nükleer A1B reaktörünün sunduğu yüksek elektriksel güç kapasitesiyle doğrudan ilişkilidir. Bu mimari dönüşüm, gelecekte uçak gemilerine entegre edilmesi planlanan lazer silahları, elektromanyetik savunma kalkanları ve gelişmiş aktif radar sistemleri için geminin genel gövde yapısında yıkıcı kesme ve kaynak (rip out) tadilatları yapılması zorunluluğunu ortadan kaldırmaktadır; çünkü Ford sınıfı, modüler güç ve esnek altyapı tasarımı sayesinde gelecekteki siber ve fiziksel sistem güncellemelerine hazır geniş bir entegrasyon marjına sahiptir.

Bu teknolojik yetenek sıçraması, düşük yoğunluklu bölgesel krizlerden yüksek yoğunluklu peer-to-peer (eş güçteki devletler arası) savaş senaryolarına geçişte uçak gemisi görev grubuna yaşamsal stratejik avantajlar sunmaktadır:

-Düşük Yoğunluklu Çatışma Koşulları: Asimetrik tehditlere karşı yürütülen barışı koruma veya deniz haydutluğu önleme operasyonlarında geminin personel mevcudunun %15 oranında azaltılmış olması, operasyonel maliyetleri asgari düzeyde tutarak uzun süreli varlık gösterme ve caydırıcılık kabiliyetini destekler. Kestirimci bakım yetenekleri sayesinde geminin dış tersane desteğine olan bağımlılığı minimuma iner.

-Yüksek Yoğunluklu Savaş Senaryoları: Gelişmiş A2/AD (Erişimi Engelleme/Alandan Men Etme) savunma şemsiyelerine sahip bir rakibe karşı yürütülecek muharebelerde, geminin fırlatabileceği salvo büyüklüğü ve uçak hazırlama hızı birincil hayatta kalma parametresidir. AWE'nin sunduğu dakikada 150 feet dikey hız ve 24.000 pound taşıma kapasitesi, F-35C ve F/A-18E/F filolarının ağır güdümlü mühimmatlar ve anti-gemi füzeleriyle kesintisiz olarak donatılmasını sağlayarak düşman savunma hatlarına doyum salvosu (saturation attack) uygulanabilmesinin önünü açar.

Lineer Senkron Motor teknolojisinin sunduğu bu esneklik, sadece uçak gemilerinde değil, gelecekte otonom dikey-yatay entegre mühimmat transfer sistemlerinin (örneğin FEC'nin Office of Naval Research için prototipini geliştirdiği yatay ve dikey hareket kabiliyetine sahip 6.000 pound kapasiteli HRVHMM sistemi gibi) amfibi hücum ve lojistik destek gemilerine de uygulanmasının yolunu açarak askeri deniz lojistiğinde otonom bir çağ başlatmıştır.

VI. AWE Devreye Alınma ve Gelişim Kronolojisi

Gelişmiş Mühimmat Asansörleri (AWE) sisteminin kavramsal tasarımından tam operasyonel kapasiteye ulaşmasına ve sonraki nesil gemilere aktarılmasına kadar geçen süreç, askeri mühendislik ve sorun çözme dinamiklerini yansıtmaktadır:
