Körfez Savaşı ve M1 A1 Abrams Ana Muharebe Tankı (Bölüm 6)
M1A1'in paletleri, kumlu arazide yüksek çekiş gücü sağlayacak şekilde tasarlanmıştır. Bu sayede tank, kumda batmadan rahat hareket edebilir ve manevra yapabilir.
Yazı dizimizin önceki bölümünde, Körfez Savaşı'nda M1A1 Abrams ana muharebe tankının sergilediği üstün performans, özellikle gelişmiş zırh teknolojisi odağında incelenmiştir. İlgili bölümde, tükenmiş uranyum (DU) katkılı zırhın M1A1'in beka kabiliyetine sağladığı önemli katkılar detaylı bir şekilde analiz edilmiş, bu teknolojinin tankın muharebe alanındaki dayanıklılığını nasıl artırdığı açıklanmıştır. Aynı zamanda, Irak Ordusu'nun envanterinde bulunan T-72 tanklarının zırh ve mühimmat teknolojilerinin, M1A1 Abrams'ın sahip olduğu teknolojik seviyenin gerisinde kaldığı vurgulanmıştır.
İnceleme, M1A1'in çok katmanlı kompozit zırh yapısının mimarisine, bu yapıda kullanılan seramik elemanların balistik performansa etkisine ve mühimmat depolama sistemlerinin güvenliğine odaklanarak iki tank arasındaki temel farklılıkları karşılaştırmalı bir şekilde ortaya koymaktadır. Bu karşılaştırma, M1A1'in muharebe koşullarında hayatta kalma şansını artıran kritik faktörleri net bir şekilde göstermektedir.
Son olarak, M1 Abrams tankının modüler zırh sisteminin sunduğu taktiksel esneklik ve operasyonel avantajlar üzerinde durulmuş, bu sistemin tankın farklı tehditlere karşı uyarlanabilirliğini nasıl artırdığı değerlendirilmiştir.
İlgili bölüme aşağıdaki bağlantıdan erişilebilir.
Körfez Savaşı ve M1 A1 Abrams Ana Muharebe Tankı (Bölüm 5)
Bu bölümdeki görseller, M1A1 Abrams tankının yakıt, motor ve transmisyon sistemlerinin konumlandırılmasına dair detaylı bir bakış sunarak, metnin anlaşılırlığını önemli ölçüde artırmaktadır.

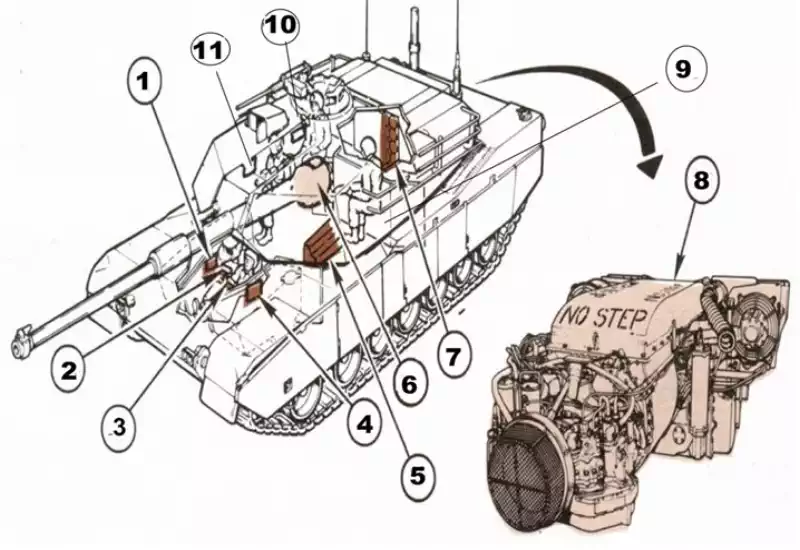

Aşağıdaki görselde M1 Abrams tankın ön sol tarafında görülen özellikler bu taslak çizimde etiketlenmiştir. M1 Abrams tankında 105 mm top kullanılmıştır. M1 Abrams tankından sonra gelen diğer M1A1 Abrams modellerinde 120 mm top kullanılmıştır. 1) Sürücü kapağı 2) Farlar. 3. Etek basamağı, sol ve sağ taraf 4) El tutma yeri, sadece sol taraf 5) Etekler, her tarafta altı tane 6) Sponsonlar, sol ve sağ taraf 7) Harici yangın söndürme T-sapı. 8) Yakıt doldurma kapakları.
Körfez Savaşında M1A1 Abrams'ın başarısının asıl nedenleri nelerdi?
1)Ateş Gücü ve Mühimmat; Bu konuyu daha detaylı incelemek için yazı dizimizin 4. bölümüne göz atabilirsiniz. İlgili bölüme aşağıdaki bağlantıdan erişebilir.
2) Zırh Teknolojisi ve Koruma Seviyesi; Bu konuyu daha detaylı incelemek için yazı dizimizin 5. bölümüne göz atabilirsiniz.
3)Hareket Kabiliyeti ve Manevra Yeteneği: M1A1 Abrams tankının Körfez Savaşı'ndaki hareket kabiliyeti ve manevra yeteneği, bu tankın muharebe alanında sergilediği üstün performansın önemli bir bileşeniydi. Bu konuyu profesyonel bir şekilde ele alırken, tankın teknik özelliklerini, operasyonel kabiliyetlerini ve taktiksel avantajlarını detaylı bir şekilde incelemek gerekmektedir.
ABD ordusunun M1 Abrams tankının motor seçim sürecinde etkili olan faktörler nelerdir?
ABD Ordusundaki Mevcut tankların Yetersizliği: M60A3 tankı, ağırlığı 50 tonun üzerinde olan ağır bir tanktı. Sadece 750 beygir gücü üreten Continental dizel motoru, tankın hem yolda hem de arazideki hızını ve hareket kabiliyetini kısıtlıyordu. Bu durum, tankın manevra kabiliyetini zayıflatıyor ve savaş alanında hareket özgürlüğünü kısıtlıyordu. Sovyetler Birliği'nin daha hızlı tanklar geliştirmesiyle birlikte, Amerikan ordusu, kendi tanklarının Sovyet tankları tarafından kolayca geçilmesini ve kuşatılmasını önlemek amacıyla daha hızlı tanklara ihtiyaç duydu. M60A3'ün hız konusunda yetersizliği, bu ihtiyacı karşılamakta yetersiz kalıyordu.
Almanya ve ABD Ortak Ana Muharebe Tankı Üretme Girişiminin Başarısız Olması; Dönemin ABD Savunma Bakanı Robert McNamara, Alman mühendisliğine büyük bir hayranlık besliyordu. İki ülkenin güçlerini birleştirerek yenilmez bir tank ortaya çıkarabileceklerine inanıyordu. MBT-70 ana muharebe tankı projesi başladı. ABD ve Batı Almanya, daha iyi bir tank motoru geliştirmek amacıyla MBT-70 projesinde motor konusunda da işbirliği yapmaya başladılar. Ancak, zamanla proje maliyetleri arttı ve iki ülke arasında fikir ayrılıkları ortaya çıktı. Bu nedenlerle, MBT-70 projesi iptal edildi.
Helikopter Motorlarından Esinlenme:Ordu yetkilileri, helikopterlerde kullanılan gaz türbinli motorların kaydettiği başarılardan ilham alarak, tanklar için de benzer bir motorun kullanılması fikrini değerlendirmeye aldılar. Lycoming firması tarafından geliştirilen bu motorlar, geleneksel motorlara kıyasla daha hafif ve daha yüksek performanslı olmalarının yanı sıra, daha az bakım ihtiyacı sunuyordu. Bu avantajlar, tankların operasyonel verimliliğini artırma potansiyeli taşıyordu.
Maliyet ve Bakım Avantajları: Gaz türbinli motorların ilk yatırım maliyetleri yüksek olsa da, daha az bakım gerektirmesi ve daha uzun ömürlü olması sayesinde uzun vadede daha ekonomik bir çözüm sunmaktadır.
Uçuş başına düşen maliyetin zamanla azalması, askeri yetkilileri bu motorlara yöneltmiştir. Zira, bir tankın tüm yaşam döngüsü boyunca harcanan paranın önemli bir bölümünü bakım masrafları oluşturmaktadır. Bu nedenle, bakım maliyetlerindeki düşüş, gaz türbinli motorların tercih edilmesinde önemli bir faktör olmuştur. M-1 Bakım kolaylığı sağlayacak şekilde tasarlanmıştır. Motor bölümünün %70 bakımı motoru indirmeden yapılabilmektedir. Elektrik irtibatları ve hidrolik bölümler çabukça çıkarılabilecek şekilde yerleştirilmiştir. Ana parçaların yapım şekli bakımı kolaylaştırmaktadır. Komple test malzemesi motor ve transmisyon arızalarının süratle tespitini sağlar. M-1 tankı gereken onarım için diğer tanklara nazaran daha az özel avadanlığa ihtiyaç gösterir.
M1A1 Abrams tankının muharebe şartlarında en önemli avantajlarından biri, güç ünitesinin (motor ve şanzıman) sahada kısa sürede değiştirilebilmesidir. 63 ton ağırlığındaki bu devasa savaş makinesinin 1500 beygir gücündeki güç paketi, 5 tonluk bir kurtarma aracı yardımıyla yaklaşık 1 saat içinde sökülüp yenisi takılabilir. Bu süre, bir önceki nesil ana muharebe tankı olan M60 Patton'da motor değişimi için harcanan zamana kıyasla dört kat daha kısadır. M1A1 güç paketinin ağırlığı yaklaşık 1,1 tondur.

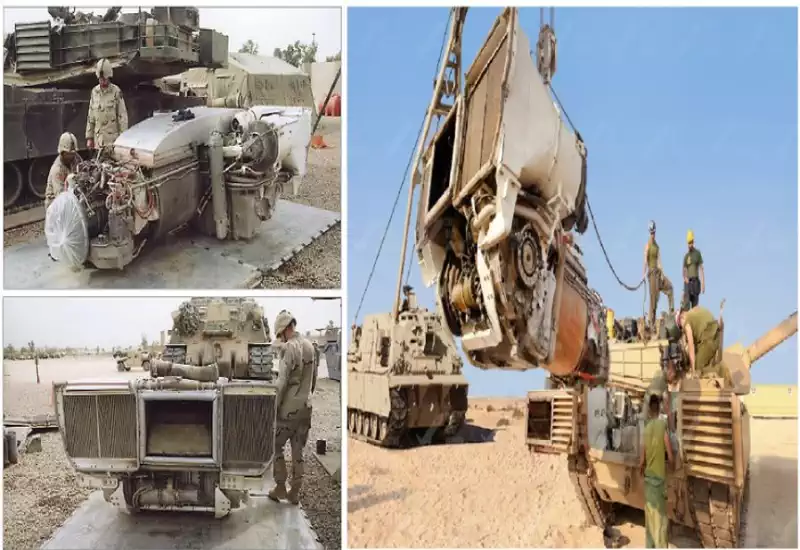

Aşağıdaki görsellerde, M1A1 Abrams tankının güç paketinin sökülme ve takılma işlemleri iki farklı açıdan gözlemlenmektedir. İlk iki görselde, tankın güç paketi yer düzlemine indirilmiş olarak sergilenmektedir. Bu görüntü, 1500 beygir gücündeki devasa motor bloğunun büyüklüğünü ve karmaşıklığını gözler önüne sermektedir. İkinci görsel ise, güç paketinin M1A1 Abrams tankına monte edilmek üzere hazırlandığı anı yakalamaktadır. Bu esnada, güç paketinin boyutu, kadrajdaki personelle kıyaslandığında, motorun ne denli büyük ve güçlü olduğu daha iyi anlaşılmaktadır.

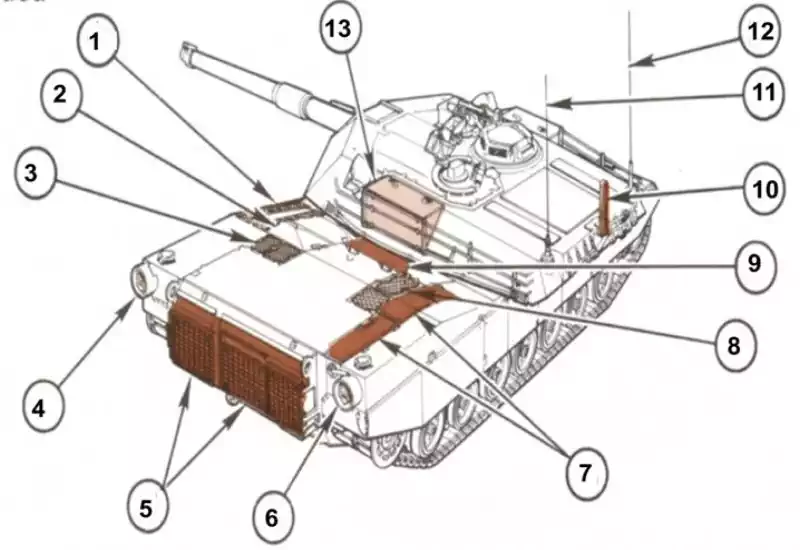

Yukarıdaki görselde M1 Abrams tankın arka tarafından görülen özellikler bu taslak çizimde etiketlenmiştir. 1) Hava giriş portu. 2) Ön temizleyici kapakları 3) Üst güverte sol ızgara kapakları 4) Sol arka stop lambası 5) Arka ızgara kapakları 6) Sağ arka stop lambası 7) Akü kapakları 8) Üst sağ ızgara kapakları 9) Motor erişim kapağı 10) Yan rüzgar sensörü 11) Alıcı/verici anteni 12) Alıcı anteni 13) Taret istif kutuları, sol ve sağ taraf.
M1A1 Abrams'ın motor değişimindeki bu hız, savaş sırasında arızalanan bir tankın en kısa sürede tekrar operasyonel hale getirilmesi açısından kritik bir öneme sahiptir. Zira, muharebe ortamında kaybedilen her an, düşmanın avantaj elde etmesine veya kritik görevlerin başarısızlıkla sonuçlanmasına yol açabilir. Motorun hızlı bir şekilde değiştirilebilmesi, tank mürettebatının ve bakım personelinin emniyetini de artırır, arızalı bir tankın uzun süre boyunca bakım tamir görmesi düşman ateşi altında kalması riskinide arttırır.
M1A1 Abrams'ın motor değişimindeki bu başarısı, tankın tasarımında kullanılan modüler yapı ve özel olarak tasarlanmış bağlantı sistemleri sayesinde mümkün olmaktadır. Motor ve şanzıman, tek bir ünite halinde tanktan kolayca sökülüp takılabilir. Ayrıca, motorun sökülüp takılması için gerekli olan alet ve ekipmanlar da tank üzerinde taşınarak, bakım personelinin hareket kabiliyetini artırır.
M1A1 Abrams tankının motorunun 1 saat gibi kısa bir sürede değiştirilebilmesi, bu tankı muharebe alanında son derece etkili bir silah sistemi haline getiren önemli bir özelliktir. Bu özellik, tankın beka kabiliyetini artırarak, savaşın gidişatını etkileyebilecek kritik bir avantaj sunar.
M1A1 Abrams ana muharebe tankı, üstün hareket kabiliyeti sağlayan bir güç aktarım sistemiyle donatılmıştır. Bu sistemin kalbinde, Textron Lycoming AGT 1500 gaz türbini motoru yer alır. 1500 beygir gücündeki bu motor, Allison X-1100-3B otomatik şanzımanla entegre bir şekilde çalışır ve 4 ileri ile 2 geri vites seçeneği sunar. Bu güçlü kombinasyon, M1A1 Abrams'a yaklaşık 68 km/s'lik etkileyici bir azami hız ve 426 km'lik bir operasyonel menzil sağlar.
Gaz türbini motorları, geleneksel pistonlu motorlara kıyasla daha yüksek bir güç-ağırlık oranına sahiptir. Bu, aynı ağırlıkta veya daha hafif bir motorla daha fazla güç üretilebildiği anlamına gelir. Bu özellik, M1'e yüksek hızlanma, yüksek azami hız ve zorlu arazilerde üstün manevra kabiliyeti kazandırır. -25° F de özel kış teçhizatına gerek göstermeden kolayca çalışabilir.
M1A1 Abrams, zorlu arazi koşullarında dahi yüksek manevra kabiliyetini korur. Tank, %60'a kadar eğimli arazileri ve %40'a kadar yan eğimleri aşabilir. Su geçiş yeteneği de dikkate değerdir; hazırlıksız olarak 1,21 metre derinliğindeki su engellerini geçebilen M1A1, özel hazırlıklarla bu derinliği 1,98 metreye kadar çıkarabilir. Ayrıca, 1,06 metre yüksekliğindeki dikey engelleri tırmanabilir ve 2,74 metre genişliğindeki hendekleri başarıyla geçebilir.
Tankın arazi performansını en iyi hale getirmek için burulma çubuğu süspansiyon sistemi kullanılmıştır. Her iki yanda yedi adet yol tekerleği bulunan bu sistemde, birinci, ikinci ve yedinci tekerlek istasyonlarında döner amortisörler yer alır. Süspansiyon sistemi, bakım ve onarım işlemlerini kolaylaştırmak amacıyla dışa doğru açılabilen dikey zırhlı eteklerle korunmaktadır. Palet tahrik dişlisi arka kısımda, gergi makarası ön kısımda konumlandırılmıştır ve palet dönüşünü destekleyen iki adet dönüş silindiri mevcuttur. M1A1 Abrams’ın süspansiyon sistemi yazı dizimizin güç paketi ile ilgili bölümü bittikten sonra daha ayrıntılı olarak ele alınacaktır.
M1A1 Abrams'ın güç aktarım sistemi ve süspansiyonu, ona hem yüksek hız hem de zorlu arazilerde üstün hareket kabiliyeti kazandırarak modern muharebe koşullarında önemli bir avantaj sağlar.
M1A1, düz yolda 72 km/sa'e kadar azami hıza ulaşabilir. Bu yüksek hız, tankın muharebe alanında hızla ilerlemesini, düşman hatlarını yarmasını ve ani manevralar yapmasını sağlar. Arazi koşulları, tankın hızını etkileyebilir. Ancak M1A1'in güçlü motoru ve gelişmiş süspansiyon sistemi, engebeli arazilerde bile yüksek performans sergilemesini sağlar. Bu sayede M1A1, diğer tanklara kıyasla arazi koşullarına daha iyi uyum sağlar ve dinamik şekilde hareket edebilir.
M1A1'in yaklaşık 40 km/sa olan yüksek geri vites hızı, tanka önemli taktik avantajlar sunar. Ani geri çekilmeler, düşman ateşinden korunma ve hızlı konum değişiklikleri gibi durumlarda yüksek geri vites hızı hayati öneme sahiptir.
Yüksek geri vites hızı, M1A1'in düşmanla angajmanını kesmesini, pozisyon değiştirmesini ve manevra yapmasını kolaylaştırır. Bu sayede tank, düşmanın beklenmedik hamlelerine hızlı bir şekilde yanıt verebilir ve kendi taktiklerini uygulayabilir.
M1A1 Abrams'ın yüksek hız ve geri vites hızı, tanka muharebe alanında üstün bir hareket kabiliyeti kazandırır. Bu özellikler, M1A1'i hem savunma hem de taarruz operasyonlarında etkili bir güç haline getirir.
Operasyonel Kabiliyetler:
M1A1 Abrams'ın yüksek hız ve geri vites hızı, tanka muharebe alanında üstün bir hareket kabiliyeti kazandırır. Bu özellikler, M1A1'i hem savunma hem de taarruz operasyonlarında etkili bir güç haline getirir. Tankın operasyonel ve taktik esnekliği, modern savaşın dinamik koşullarında hayati öneme sahiptir.
M1A1'in çöl koşullarında sorunsuz çalışabilmesi için bir dizi önemli özelliğe sahiptir. Toz ve kum filtreleri sayesinde tankın motorunu ve diğer hassas sistemlerini korumak için özel filtrelerle donatılmıştır. Bu filtreler sayesinde, çölün tozlu ve kumlu ortamında motorun aşırı ısınması ve zarar görmesi engellenir. M1A1'in paletleri, kumlu arazide yüksek çekiş gücü sağlayacak şekilde tasarlanmıştır. Bu sayede tank, kumda batmadan rahat hareket edebilir ve manevra yapabilir.
Yukarıdaki görselde mürettebat ve bazı iç özellikler bu kesitte gösterilmektedir.1) Sürücü ana paneli 2) Sürücü uyarı paneli 3) Direksiyon-gaz kontrolü 4) Sürücü gösterge paneli 5) 105 mm'lik taret tabanı hazır rafı 6) Ana top haznesi 7) 105 mm'lik cephane bölmesi 8) Güç paketi 9) Yükleyici 10) Tank komutanı 11) Nişancı
M1 Abrams tankının hareket kabiliyeti, özellikle yüksek hızı ve kumlu arazideki manevra yeteneği, mürettebat tarafından olumlu geri bildirimler almıştır. Güçlü gaz türbin motoru, etkileyici bir performans sunarken, operasyonel koşullar bazı zorluklar ortaya çıkarmıştır.
M1 Abrams tankının türbin motorunun sağladığı yüksek performans, beraberinde önemli bir lojistik zorluk olan yüksek yakıt tüketimini getirmiştir. Bu durum, bazı M1A1 tanklarındaki arızalı yakıt pompalarının da etkisiyle, operasyonel menzili ve görev süresini olumsuz etkileyen sürekli bir yakıt ikmal ihtiyacına yol açmıştır.

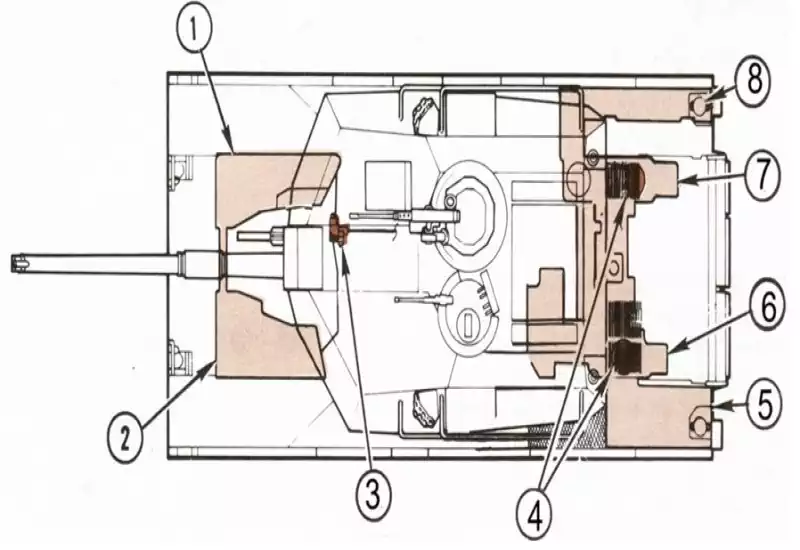

Aşağıdaki görselde M1 Abrams tankının yakıt depolama alanları ve yakıt sistemi gösterilmektedir. İki tane ön yakıt tankı ve dört tane birbirine bağlı yakıt hücresine bölünmüş bir arka tank vardır. Motor sadece tankın arka tarafındaki yakıt tankından besleniyordu; Düşük yakıt seviyesi ışığı yandığında ve sürücü Tank Seçici anahtarıyla ön yakıt tanklardan birini seçtiğinde, yakıt seçilen tanktan arka yakıt tankına aktarılıyordu.
1) Sağ ön yakıt tankı 2) Sol ön yakıt tankı 3) Ön yakıt tankları yakıt pompası 4) Arka yakıt tankı yakıt pompaları 5) Sol sponson yakıt hücresi 6) Motorun sol tarafındaki yakıt hücresi 7) Motorun sağ tarafındaki yakıt hücresi 8) Sağ sponson yakıt hücresi

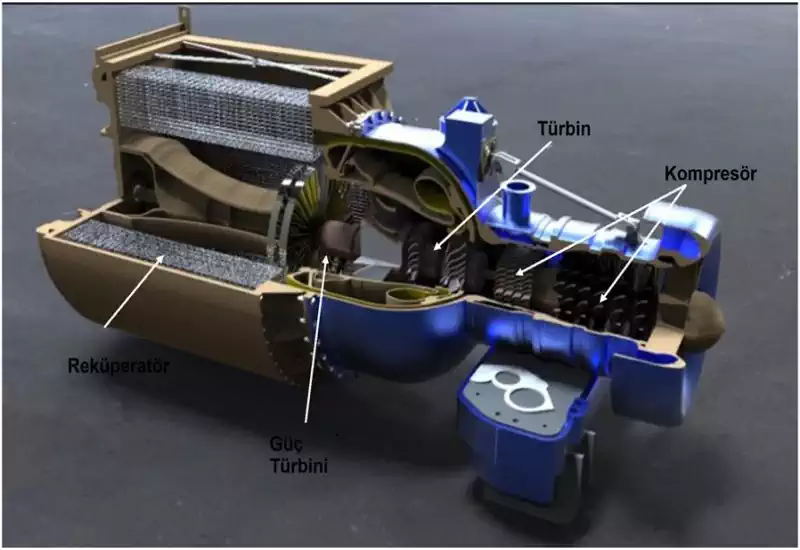

Yukarıdaki 3D görselde 1500 beygir gücünde Textron Lycoming AGT 1500 gaz türbin motorunun bazı aksamları görülmekte. Görsel Kaynak; grabcad.
Çöl ortamının zorlu koşulları, özellikle havada asılı duran ince kum ve toz partiküllerinin yüksek konsantrasyonu, M1 Abrams ana muharebe tankının motor performansı üzerinde önemli etkilere sahiptir. Bu partiküllerin hava filtrelerini sık sık tıkaması, motorun hava alımını kısıtlayarak güç kaybına ve dolayısıyla tankın hızında düşüşe neden olmaktadır. Daha da önemlisi, bu ince kum ve tozun motorun iç aksamına nüfuz etmesi, kompresör kanatlarında aşınmaya, türbin bıçaklarında hasara ve diğer kritik bileşenlerde arızalara yol açarak kalıcı motor hasarına neden olabilmektedir.
Yabancı Madde Hasarı (Foreign Object Damage) (FOD), bir ekipmanın performansını, güvenliğini veya operasyonel etkinliğini olumsuz etkileyen herhangi bir yabancı cismin neden olduğu hasarı tanımlayan genel bir terimdir. FOD'a neden olabilecek yabancı cisimler, küçük taşlardan, kuma kadar çok çeşitli materyaller olabilir. M1 Abrams gibi karmaşık ve yüksek performanslı askeri araçlar, özellikle çöl gibi zorlu operasyonel ortamlarda FOD riskine karşı oldukça hassastır.
M1A1 Abrams ana muharebe tankı, modern savaş alanının dinamik ve karmaşık yapısına uyum sağlayabilen üstün taktiksel yeteneklere sahiptir. Yüksek hız, üstün manevra kabiliyeti ve gelişmiş atış kontrol sistemlerinin kombinasyonu, M1A1'e çeşitli taktiksel avantajlar sunar.
M1A1'in yüksek hızı ve yüksek manevra kabiliyeti, ani ve hızlı taarruzlar için ideal bir platform olmuştur. Bu özellik, düşmanın hazırlıksız yakalanmasına, savunma hatlarının hızlı bir şekilde aşılmasına ve düşman birliklerinin kuşatılmasına olanak tanır. Özellikle Körfez Savaşında Irak ordusunun statik savunma pozisyonlarına karşı, M1A1'in hareket kabiliyeti belirleyici bir avantaj sağlamıştır.
M1A1'in hareket kabiliyeti, dinamik muharebe senaryolarında kritik bir rol oynar. Tank, düşmanın zayıf noktalarını hızla tespit edebilir, ani saldırılar düzenleyebilir ve düşmanın manevra alanını kısıtlayarak onları dezavantajlı bir duruma sokabilir. Bu sayede, muharebe alanının kontrolü daha kolay sağlanır ve düşmanın taktiksel esnekliği sınırlandırılır.
M1A1'in hareket kabiliyeti, gelişmiş atış kontrol sistemi ile birleştiğinde, hareket halindeyken bile yüksek isabet oranıyla ateş etme imkanı sunar. Bu özellik, tankın hem taarruz hem de savunma operasyonlarında etkinliğini önemli ölçüde artırır. Düşmana sürekli hareket halinde ateş açabilme yeteneği, M1A1'e muharebe alanında önemli bir üstünlük sağlar.
M1A1 Abrams ana muharebe tankının Körfez Savaşı (1990-1991) sırasında sergilediği üstün hareket kabiliyeti ve manevra yeteneği, savaşın gidişatını etkileyen birçok önemli olayda belirleyici bir faktör olmuştur.
